Изборът на правилния съединител за минна потопяема помпа е критично решение, което може значително да повлияе на производителността, надеждността и цялостната оперативна ефективност на помпата. Като доверен доставчик на минни потопяеми помпи, разбирам важността на този избор и съм тук, за да ви напътствам през процеса.
Разбиране на основите на съединителите в минните потопяеми помпи
Преди да се задълбочите в процеса на избор, важно е да разберете какво представляват съединителите и тяхната роля в минната потопяема помпена система. Съединителят е механично устройство, използвано за свързване на два вала заедно в техните краища с цел предаване на мощност. В контекста на минна потопяема помпа, съединителят свързва вала на помпата с вала на двигателя, позволявайки на двигателя да прехвърли своята ротационна енергия към работното колело на помпата.
Има няколко вида съединители, всеки със своите уникални характеристики, предимства и ограничения. Най-често срещаните видове, използвани в минните потопяеми помпи, включват твърди съединители, гъвкави съединители и течни съединители.
- Твърди съединители: Тези съединители осигуряват стабилна връзка между валовете на помпата и двигателя, като гарантират, че те се въртят в идеална центровка. Те са прости по дизайн, лесни за инсталиране и могат да предават високи натоварвания на въртящия момент. Въпреки това, те не позволяват разминаване между валовете, което може да доведе до повишено напрежение върху лагерите на помпата и двигателя, потенциално причинявайки преждевременна повреда.
- Гъвкави съединители: Както подсказва името, гъвкавите съединители могат да поемат известна степен на несъосност между валовете на помпата и двигателя. Те са проектирани да абсорбират удари и вибрации, намалявайки напрежението върху компонентите на помпата и двигателя. Това спомага за удължаване на експлоатационния живот на оборудването и подобряване на цялостната му надеждност. Гъвкавите съединители се предлагат в различни дизайни, включително еластомерни, метални и решетъчни съединители.
- Течни съединители: Флуидните съединители използват хидравлична течност за предаване на мощност между помпата и валовете на двигателя. Те осигуряват плавен старт и могат да предпазят помпата и двигателя от претоварване. Флуидните съединители са особено подходящи за приложения, при които помпата трябва да се стартира под товар или където има чести стартирания и спирания.
Фактори, които трябва да имате предвид при избора на съединител
Когато избирате съединител за минна потопяема помпа, трябва да се вземат предвид няколко фактора, за да се гарантира, че избраният съединител е подходящ за конкретното приложение. Тези фактори включват:
1. Изисквания за въртящ момент
Изискванията за въртящ момент на помпата са един от най-важните фактори, които трябва да имате предвид при избора на съединител. Съединителят трябва да може да предава максималния въртящ момент, генериран от двигателя, без приплъзване или повреда. За да определите изискването за въртящ момент, трябва да знаете номиналната мощност на двигателя, скоростта, с която работи, и ефективността на помпата.
2. Размер и подравняване на вала
Размерът на валовете на помпата и двигателя е друг решаващ фактор. Съединителят трябва да е съвместим с диаметрите на вала както на помпата, така и на двигателя. Освен това е важно да се гарантира, че валовете са правилно подравнени, за да се предотврати прекомерно напрежение върху съединителя и други компоненти. Неправилно подравняване може да възникне поради различни фактори, като грешки при монтажа, термично разширение или слягане на основата.
3. Условия на работа
Условията на работа на минната потопяема помпа, като температура, влажност и наличие на корозивни или абразивни вещества, също могат да повлияят на избора на съединител. Например, в тежка минна среда, където помпата е изложена на прах, мръсотия и влага, може да се изисква съединител с добри уплътнителни свойства и устойчивост на корозия.
4. Изисквания за поддръжка
Трябва също да се имат предвид изискванията за поддръжка на съединителя. Някои съединители може да изискват редовно смазване, проверка и настройка, докато други практически не изискват поддръжка. Изборът на съединител с ниски изисквания за поддръжка може да помогне за намаляване на времето за престой и оперативните разходи.
5. Разходи
Цената винаги е съображение при вземане на решение за покупка. Въпреки че е важно да изберете съединител, който отговаря на техническите изисквания на приложението, също така е необходимо да вземете предвид рентабилността на съединителя. Сравнете първоначалната покупна цена, разходите за монтаж и разходите за дългосрочна поддръжка на различни съединители, за да намерите най-добрата стойност за вашите пари.
Ръководство стъпка по стъпка за избор на правилния съединител
Въз основа на факторите, споменати по-горе, ето ръководство стъпка по стъпка, което ще ви помогне да изберете правилния съединител за вашата минна потопяема помпа:
Стъпка 1: Определете изискването за въртящ момент
Изчислете максималния въртящ момент, който съединителят трябва да предаде въз основа на номиналната мощност на двигателя, скоростта, с която работи, и ефективността на помпата. Можете да използвате следната формула за изчисляване на въртящия момент:
[ T = \frac{9550 \times P}{n} ]
където:
- ( T ) е въртящият момент в Nm
- ( P ) е мощността в kW
- (n) е скоростта в rpm
Стъпка 2: Измерете размерите на вала
Измерете точно диаметрите на валовете на помпата и двигателя. Уверете се, че използвате правилните мерни единици (обикновено милиметри или инчове). Изберете съединител, който е съвместим с размерите на вала както на помпата, така и на двигателя.
Стъпка 3: Оценете изискванията за подравняване
Определете степента на несъосност, която съединителят трябва да поеме. Това може да стане чрез измерване на паралелното и ъгловото отклонение между валовете на помпата и двигателя. Въз основа на изискванията за подравняване изберете съединител, който може да се справи с очакваното разместване, без да причинява прекомерно напрежение върху компонентите.
Стъпка 4: Обмислете условията на работа
Оценете условията на работа на минната потопяема помпа, включително температура, влажност и наличие на корозивни или абразивни вещества. Изберете съединител, който е проектиран да издържа на тези условия и да осигури надеждна работа.
Стъпка 5: Оценете изискванията за поддръжка
Обърнете внимание на изискванията за поддръжка на съединителя. Ако предпочитате съединител, който изисква минимална поддръжка, потърсете опции, които са самосмазващи се или имат дълги сервизни интервали. От друга страна, ако имате ресурсите и опита да извършвате редовна поддръжка, можете да изберете съединител, който предлага по-висока производителност, но изисква по-често внимание.
Стъпка 6: Сравнете разходите
Сравнете разходите за различни съединители, включително първоначалната покупна цена, разходите за монтаж и разходите за дългосрочна поддръжка. Помислете за общата стойност на парите, а не само за първоначалните разходи. По-скъпият съединител може да предложи по-добра производителност, надеждност и по-дълъг експлоатационен живот, което може да доведе до по-ниски общи разходи за притежание в дългосрочен план.
Препоръчителни съединители за минни потопяеми помпи
Въз основа на нашия опит като доставчик на минни потопяеми помпи, ние препоръчваме следните видове съединители за различни приложения:
- За приложения с минимално отклонение и високи изисквания за въртящ момент: Твърдите съединители са добър избор. Те осигуряват солидна връзка между помпата и валовете на двигателя и могат ефективно да предават натоварвания с висок въртящ момент.
- За приложения с умерено отклонение и необходимост от абсорбиране на удари и вибрации: Препоръчват се гъвкави съединители, като еластомерни съединители. Те могат да поемат определена степен на несъосност и да помогнат за намаляване на напрежението върху компонентите на помпата и двигателя.
- За приложения с чести стартирания и спирания или когато помпата трябва да се стартира под товар: Течните съединители са предпочитаният вариант. Те осигуряват плавен старт и могат да предпазят помпата и двигателя от претоварване.
Допълнителни ресурси

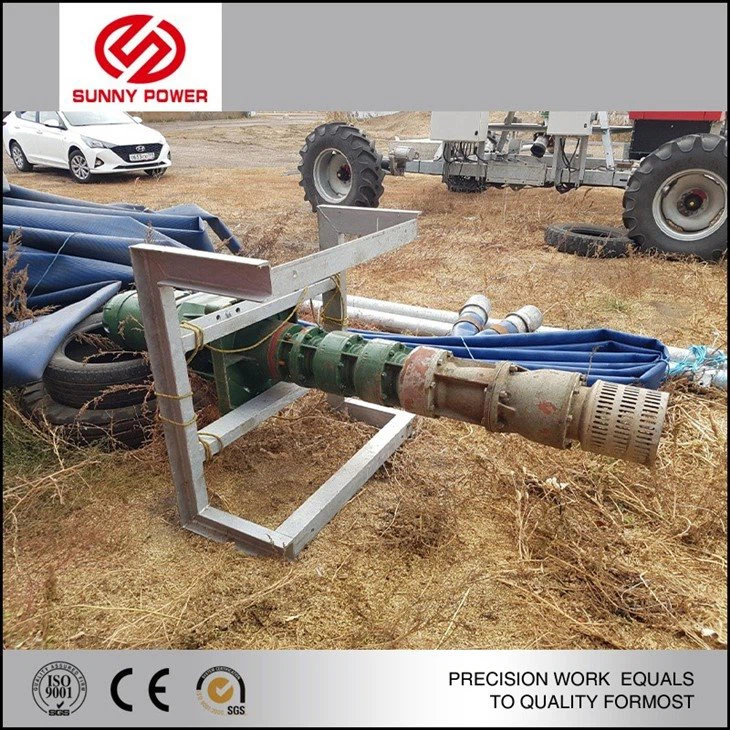

Ако се интересувате от проучване на други видове помпи за вашите минни операции, ние предлагаме набор от висококачествени продукти, включителноМобилна дренажна помпа,Самозасмукваща помпа за дълбоки кладенци, иКомплект противопожарна помпа за дизелов двигател. Тези помпи са проектирани да отговарят на специфичните нужди на минната индустрия и осигуряват надеждна работа в тежки условия.
Заключение
Изборът на правилния съединител за минна потопяема помпа е решаващо решение, което може да окаже значително влияние върху производителността, надеждността и цялостната оперативна ефективност на помпата. Като вземете предвид фактори като изисквания за въртящ момент, размер и центровка на вала, работни условия, изисквания за поддръжка и цена, можете да изберете съединител, който е подходящ за вашето конкретно приложение. Като доверен доставчик на минни потопяеми помпи, ние сме тук, за да ви помогнем да направите правилния избор. Ако имате някакви въпроси или се нуждаете от допълнителна помощ, моля, не се колебайте да се свържете с нас за консултация и обсъждане на поръчката.
Референции
- Budynas, RG, & Nisbett, JK (2011). Дизайнът на машинното инженерство на Shigley. Макгроу-Хил.
- Спотс, М. Ф., Шоуп, ТЕ, и Таборек, Дж. Дж. (2004 г.). Проектиране на машинни елементи. Прентис Хол.
- Neale, MJ (2001). Наръчник по трибология. Elsevier.
